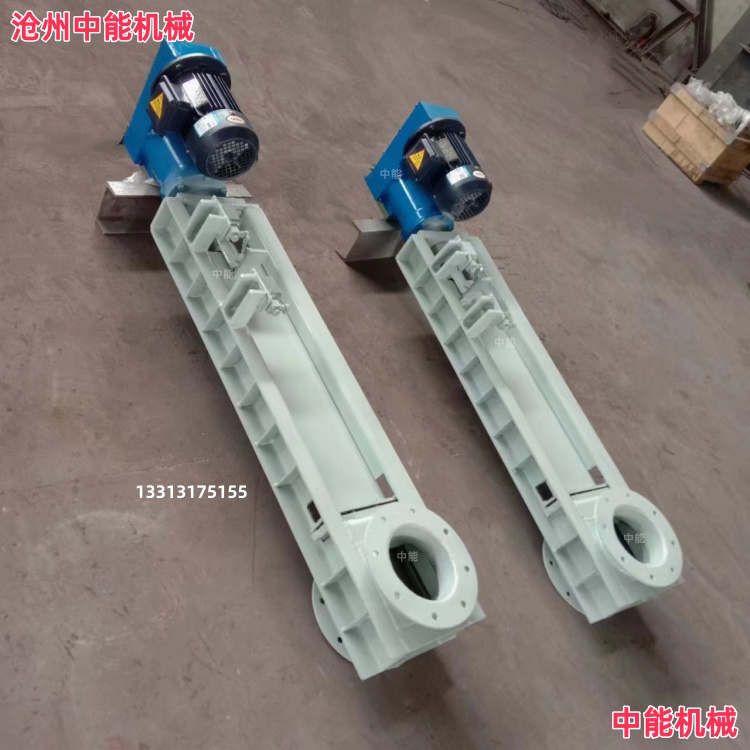

电动
插板阀是一种通过闸板垂直运动实现介质全开或全关控制的阀门，广泛应用于冶金、矿山、化工、电力、环保等行业。
一、核心功能与结构要求
启闭方式：只能作全开或全关，不适用于调节和节流。
密封结构：
闸板与阀座始终紧密接触，确保密封可靠。
可采用软密封（如丁腈橡胶、氟橡胶、PTFE）或硬密封（如堆焊不锈钢、硬质合金）。
驱动方式：支持电动、气动、手动或液动，电动驱动常见电压为220V/380V，功率通常为3kW（DN500为例）。
无卡阻设计：阀体通径无凹槽，适合粉料、浆料、小颗粒等易堵塞介质。
二、关键性能参数
公称通径：DN50–DN500（常规）
1；圆形规格可达DN50–DN1200，方形规格可达200×200–1200×1200
公称压力：通常为PN1.0–1.6MPa，部分型号可达2.5MPa
工作温度：
常规：-29℃ 至 +200℃；
高温型：≤600℃（穿透式）或 ≤1200℃（采用2520/310S耐热钢）
材质要求：
阀体：Q235A、304、316、316L；
闸板：Q235A、304、316、316L；
密封圈：丁腈橡胶、氟橡胶、PTFE、硬质合金；
填料：石墨盘根、四氟盘根
三、特殊工况适应性要求
高压适应：在0.35MPa压力下，驱动力矩显著增大，需确保机构设计力矩足够，避免电机烧毁。
耐腐蚀/耐磨：适用于煤浆、灰渣、煤气、纸浆等腐蚀性或磨损性介质，阀内件可采用结构陶瓷或超硬合金。
防爆与防护：户外或易燃环境需满足防爆等级dⅡBT4、防护等级IP65/IP67。
大口径需求：DN800以上建议垂直安装，需预留驱动操作空间。
四、安装与维护要求
安装方向：介质流向须与阀体箭头一致；DN600以上建议垂直安装。
调试要求：空载试运行，检查限位、电流、力矩是否正常；防止灰浆进入间隙。
维护便利性：采用上装式或敞开式设计，便于更换密封圈、检修驱动装置。
